Мы разрабатываем, внедряем и поддерживаем программное обеспечение в сфере неразрушающего контроля
Компания специализируется на разработке, внедрения и поддержки программного обеспечения в сфере неразрушающего контроля. Программное обеспечение разрабатывается на языке С++ с использованием фреймворка QT, поэтому приложения работают на различных операционных системах (Windows, Linux, Android). Мы имеем разносторонний опыт разработки ПО для неразрушающего контроля. Программное обеспечение разрабатывается как для компактных ручных приборов, так и для автоматизированных систем с высокой пропускной способностью.
Наша продукция

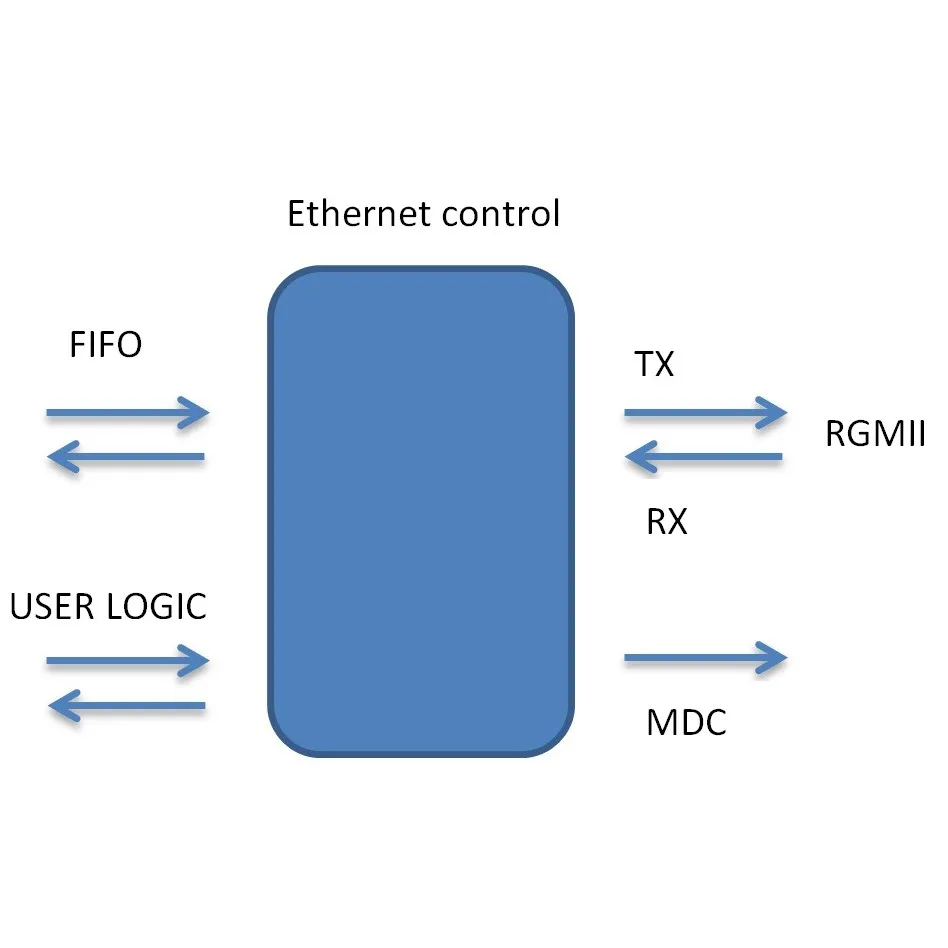

Специализированный IP-блок проектирования ПЛИС и ИС (FPGA и ASIC) реализующий интерфейс подключения Ethernet со скоростями 10Mb, 100Mb и 1Gb. Подключение приёмо-передатчиков осуществляется через протокол RGMII. Пользовательский интерфейс производит настройку IP-адреса, MAC-адреса и порта. Обмен данными осуществляется через fifo, входящие в состав данного ip-блока, статусные регистры fifo доступны пользовательскому интерфейсу. Данный IP-блок имеет предкомпиляционную настройку размера буфера fifo и кол-ва активных сокетов.

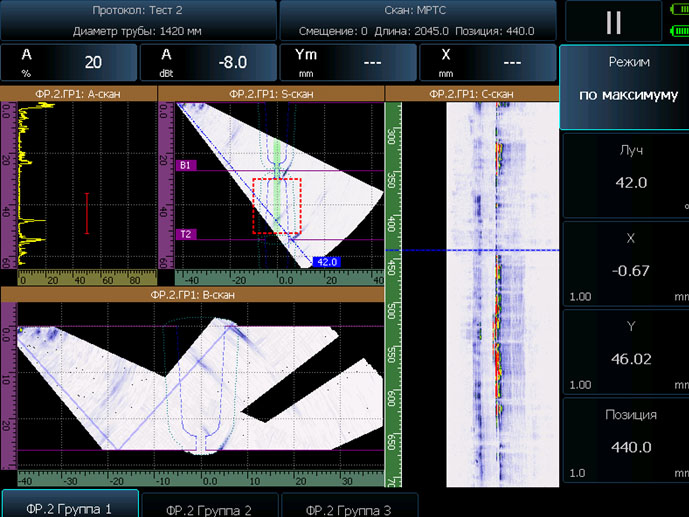

Программный комплекс «УСД60ФР16×128_Logger» это многофункциональная система, предназначенная для обработки и анализа результатов неразрушающего контроля сварных соединений, полученных с применением многоканальных системы контроля на базе ультразвукового метода. Чтобы узнать стоимость, обратитесь, пожалуйста, по номеру телефона 8 (926) 902-02-52 или отправьте Ваш запрос на электронную почту: ndt.soft@yandex.ru

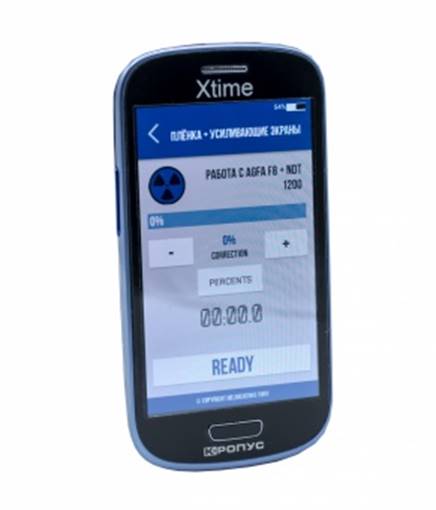

Инновационный экспонометр Xtime создан на основе многолетнего опыта реального рентгеновского контроля и предназначен для использования в качестве вспомогательного оборудования, позволяющего избежать лишних трат времени и пленки на расчет и подбор точного времени экспозиции для получения качественного изображения на реальной комбинации пленка/экран/объект контроля/аппарат/условия работы. Все что нужно дефектоскописту - это выбрать имеющийся тип пленки и экрана, вставить экспонометр в чехол с магнитными креплениями и зафиксировать прибор на объекте контроля. При наборе оптимальной дозы счетчик времени останавливается. Экспонометр адаптирован для работы с пленками AGFA и наиболее распространенными типами экранов.

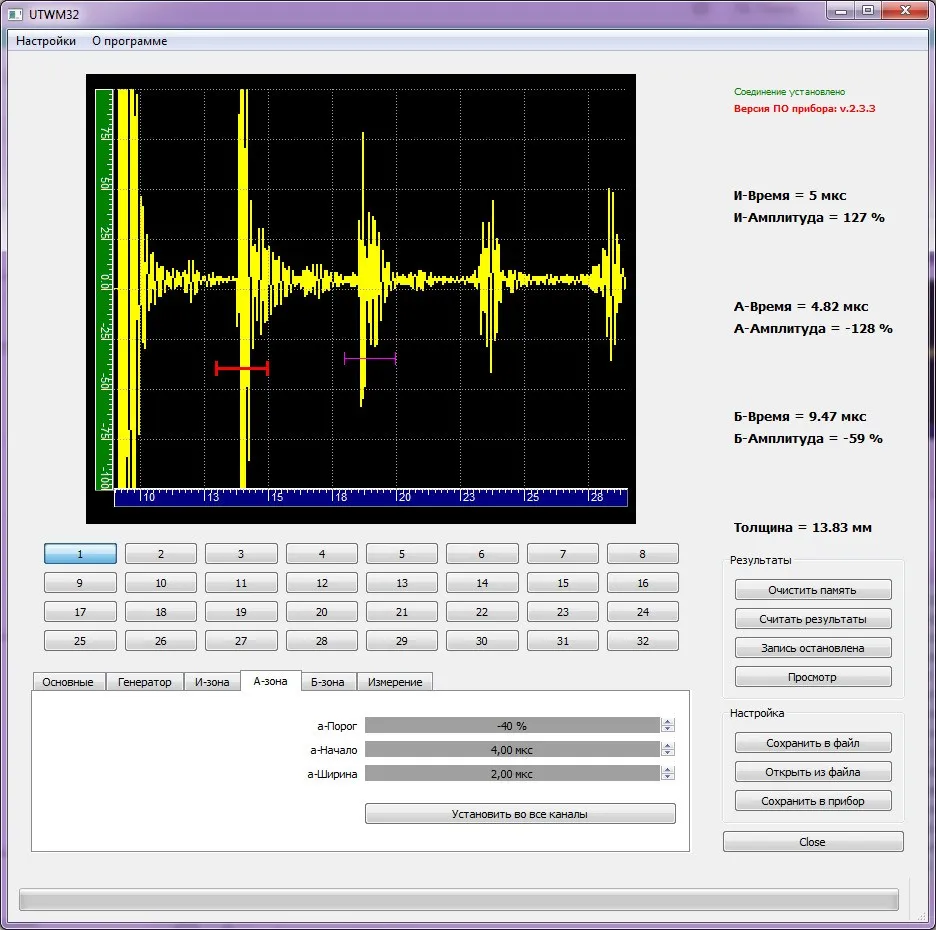

Для многоканального внутритрубного дефектоскопа были разработаны программы микроконтроллера и ПЛИС. ПЛИС отвечает за управление аналоговой частью дефектоскопа, управляет генератором возбуждения датчиков, фиксирует временные интервалы путем прямой оцифровки с частотой 100 МГц.
Микроконтроллер отвечает за хранения и передачу результатов измерения.
Для настройки системы измерения отображаются на ПК в реальном времени.
Система измерений, построенная на таком принципе, позволяет контролировать объекты различных форм и толщин с большой скоростью контроля.

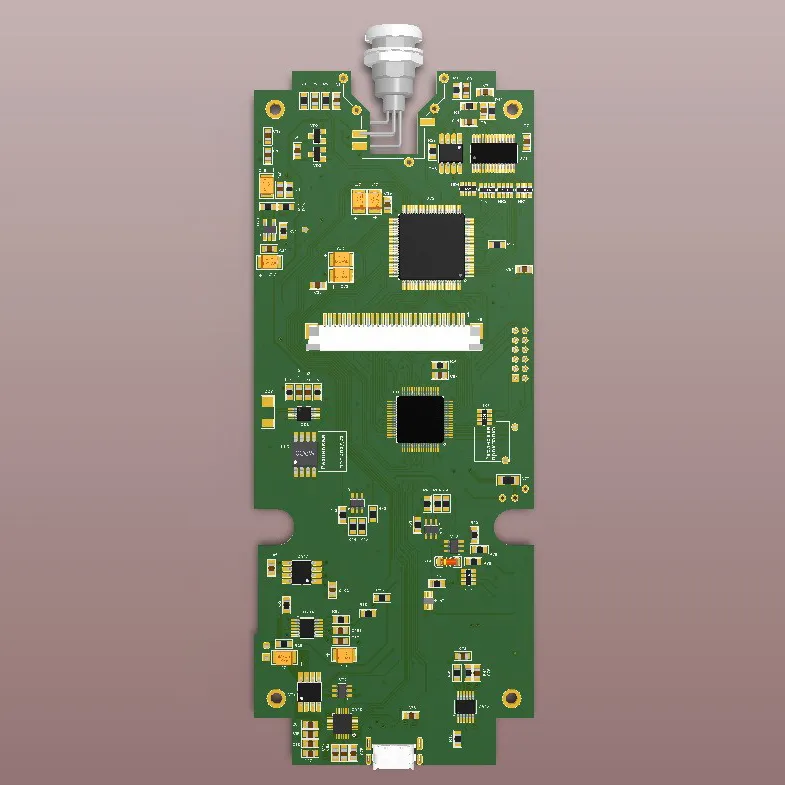

Для портативного вихретокового дефектоскопа были разработаны программы микроконтроллера ПЛИС и ПК.
ПЛИС синтезирует синусоидальный сигнал заданной частоты и амплитуды, оцифровывает принятый сигнал и выделяет действительную и мнимую части несущей частоты. В ПЛИС были использованы IP-блоки собственной разработки:
- IP-блок синтезатора частоты с регулировкой начальной фазы.
- IP-блок CIC фильтра Хогенауэра
- IP-блок КИХ фильтра
- IP-блок 18 битного АЦП
- IP-блок 14 битного ЦАП
Микроконтроллер отвечает за отображения результатов измерения на цветном TFT дисплее, обработку встроенной клавиатуры, хранения результатов измерения.

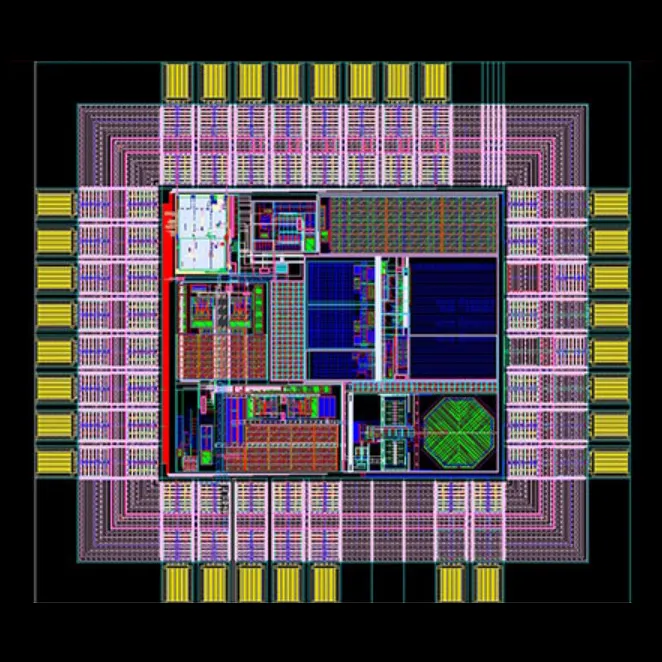

Специализированный IP-блок проектирования ПЛИС и ИС (FPGA и ASIC) реализующий интерфейс подключения высокоскоростных многоканальных АЦП семейства AD92XX (Ananog Devices), AFE 58XX (Texas Intruments) и др. Подключение АЦП происходит через высокоскоростные линии данных (LVDS). IP-блок имеет встроенную систему автоматического подбора фазы принимаемого сигнала, предназначенная для согласования всех задержек внесенных печатной платой и внутренней логикой ПЛИС. Что позволяет производить легкую и гарантированные работу с подключенными АЦП. Так же данный IP-блок производит пересинхронизацию данных с АЦП на пользовательскую частоту.
